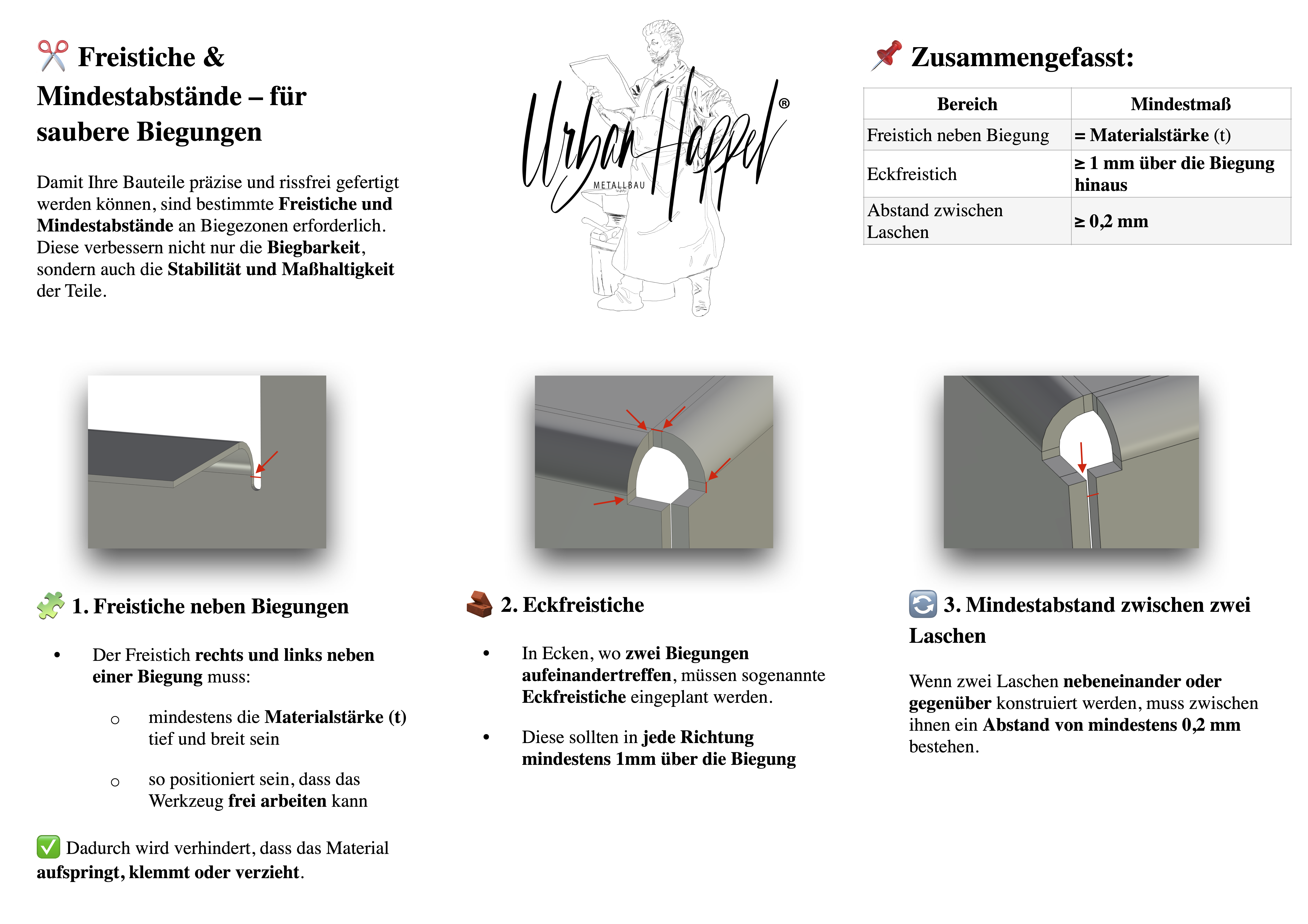

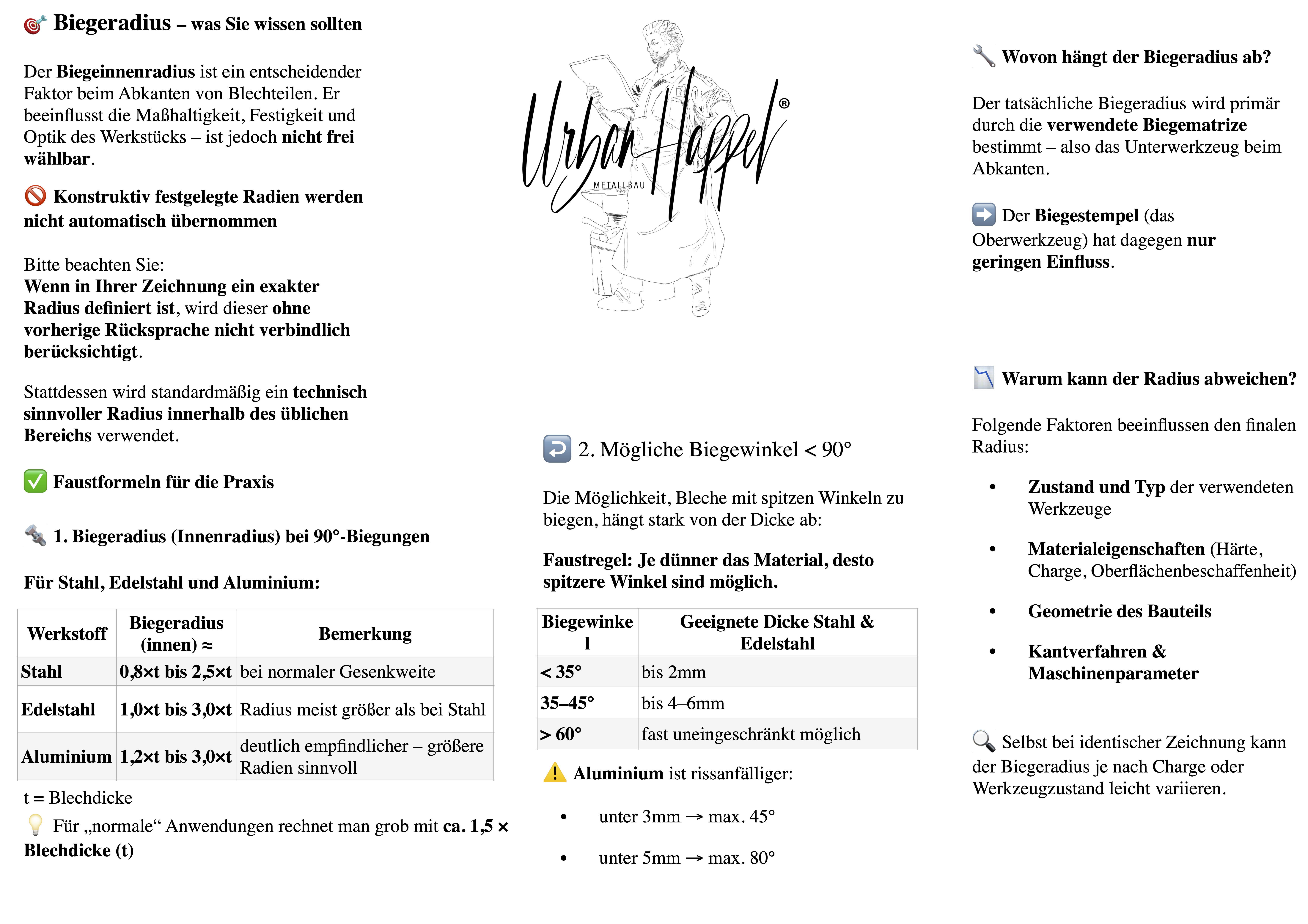

Informationsgrafik zur Konstruktion von Blechbiegeteilen mit wichtigen technischen Grundlagen. Enthalten sind Hinweise zu Mindestlängen, Biegeradien, Z-Biegungen, Entlastungsschnitten und Falzbiegeformen. Ziel ist die fertigungsgerechte Planung und Vermeidung technischer Probleme. Die Grafik enthält eine Inhaltsübersicht mit zehn Schwerpunkten sowie mehrere technische Illustrationen und ein CAD-Modell.

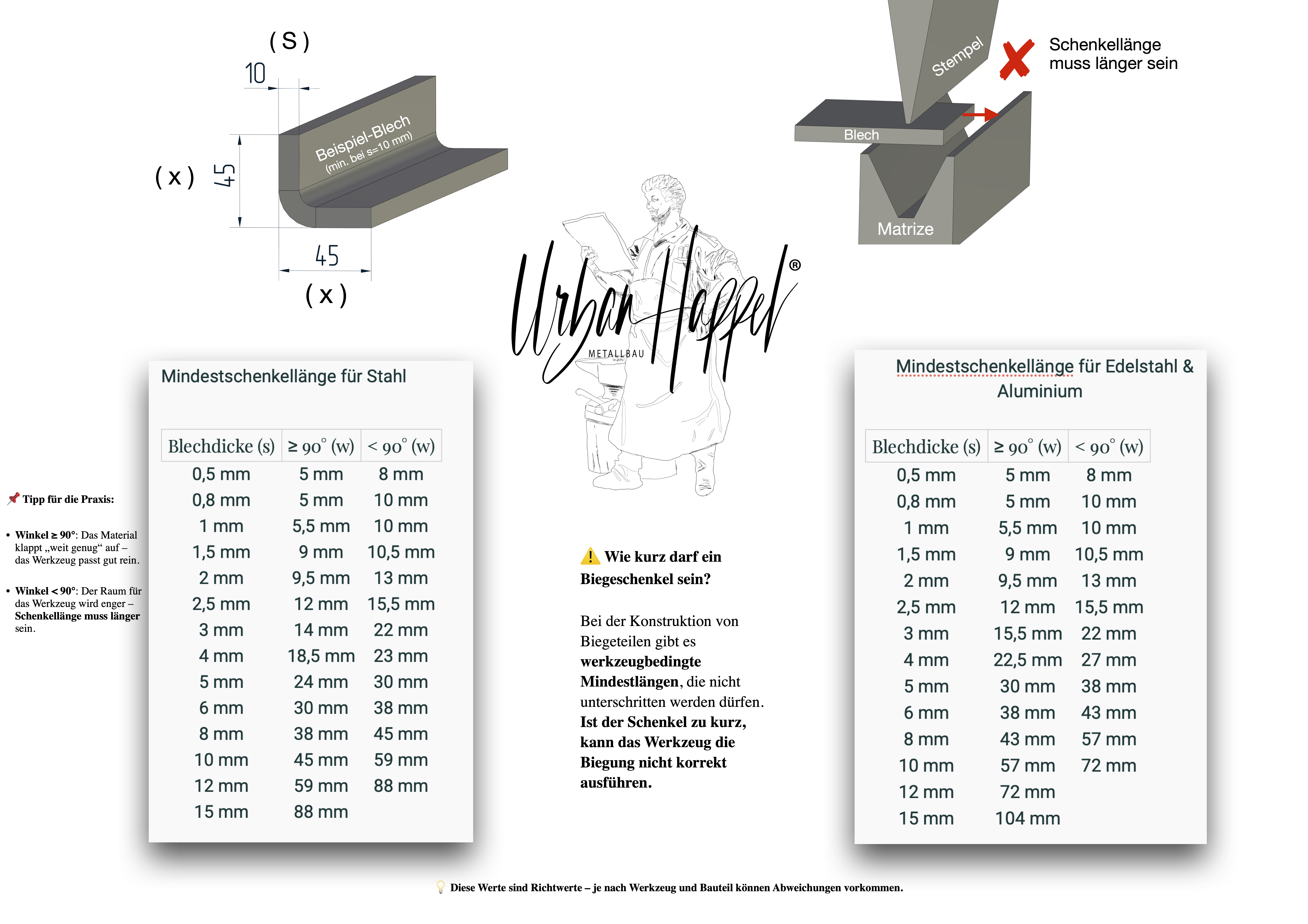

Mindestschenkellänge

Mindestlochabstand

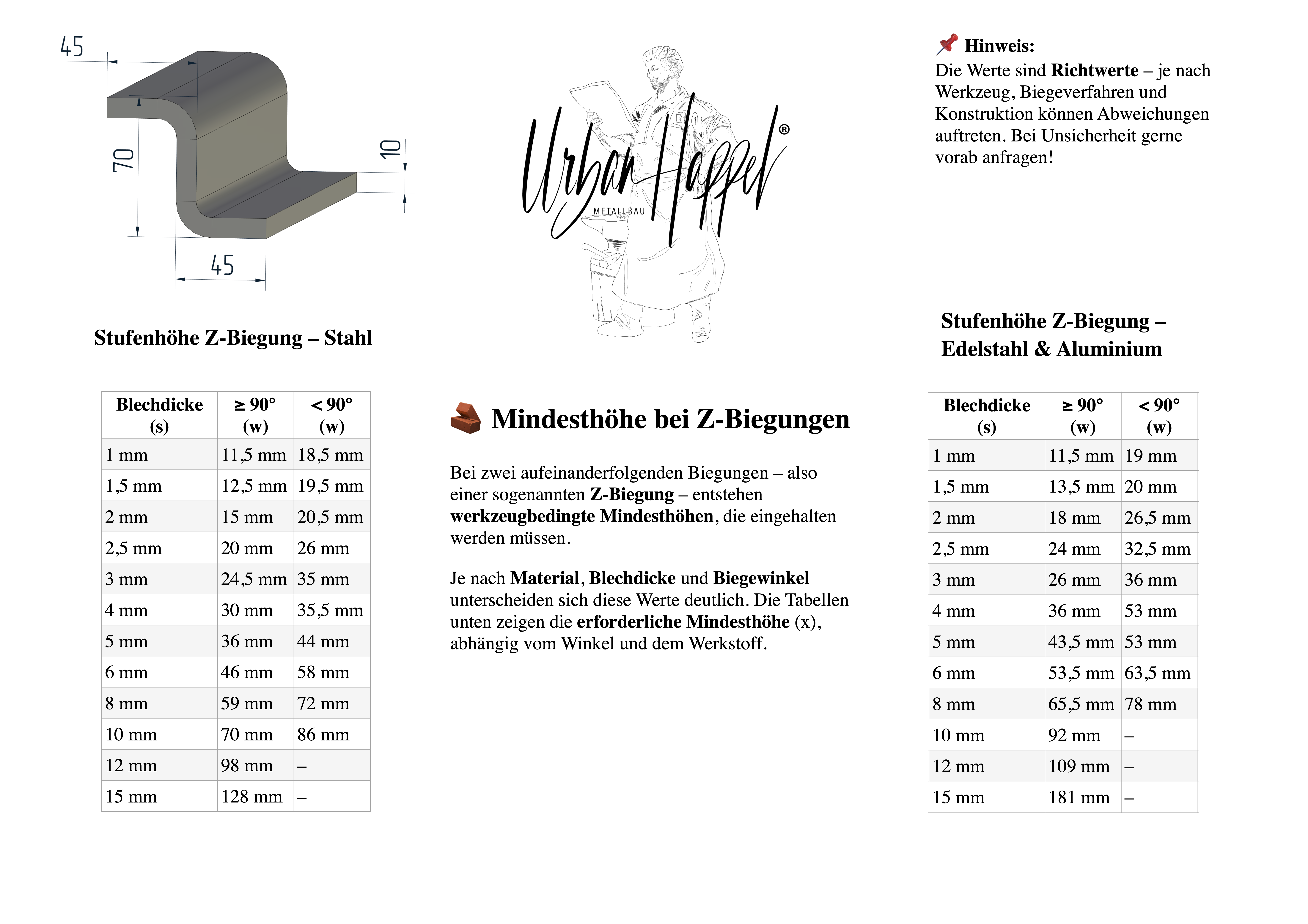

Mindesthöhe Z-Biegung

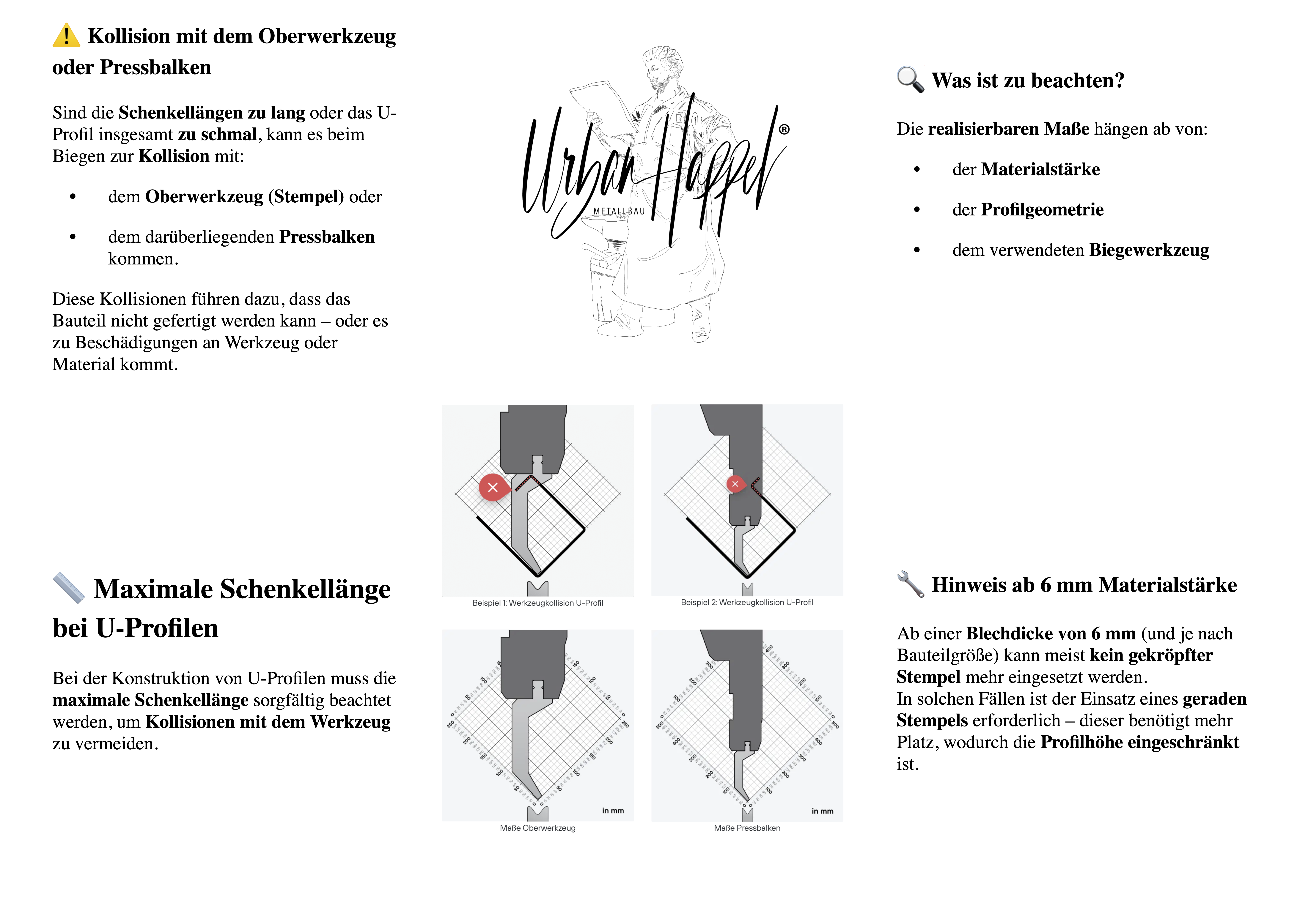

Maximale Schenkellänge

Maximale Schenkellänge

Maximale Schenkellänge

Maximale Schenkellänge
